硅雪崩光电探测器(APD)设计用于提供比标准PIN探测器更强的灵敏度和更低的噪声，非常适合于低光功率级别的应用。除了我们标准的APD之外，还提供具有可变增益(即M因子)和/或温度补偿的版本。
● 铟镓砷探测器，感光范围覆盖 00nm~1700nm，常用于近红外光测量；
● 雪崩式光电探测器（APD）：800～1700nm，铟镓砷，放大型，可调增益
● AVALANCHE PHOTODETECTOR（APD）: 800~1700nm, InGaAs, Adjustable GAIN.
● 放大型探测器，8档可调增益，定量化光电转换；
● 动态范围宽，适用于各种光电开发场景，应用广泛；
● 性能优秀，高性价比，quan方位技术支持；
● 激光雷达
● 激光测距
● 荧光检测
技术规格：
产品型号 | APDI-0.8/1.7um-1mm-AG8 | APDI-0.8/1.7um-0.5mm-AG8 | APDI-0.8/1.7um-0.2mm-AG8 | APDI-0.8/1.7um-0.1mm-AG8 | APDI-0.8/1.7um-0.08mm-AG8 | APDI-0.8/1.7um-0.05mm-AG8 | |||
感光范围 | 800～ 1700nm | ||||||||
感光尺寸 | φ1.0mm | φ 0 . 5mm | φ 0 . 2mm | φ 0 .1 mm | φ 0 . 08mm | φ0 . 05mm | |||
APD偏置电压调节范围 | 0 ~ 55 V | 0 ~ 55 V | 0 ~ 55 V | 0 ~ 55 V | 0 ~ 55 V | 0 ~ 55 V | |||
APD增益M | 0 ~ 30 | 0 ~ 30 | 0 ~ 30 | 0 ~ 30 | 0 ~ 30 | 0 ~ 30 | |||
响应时间常数 | 5 ns | 1 ns | 300 ps | 200 ps | 300 ps | 150 ps | |||
带宽范围 | DC~12MHZ | ||||||||
增益范围 |
Hi-Z负载 ：1.51kV/A～4.75MV/A；50Ω负载：0.75kV/A~2.38 MV/A | ||||||||
信号幅值 | Hi-Z负载：0～ 10V；50Ω负载：0～ 5V | ||||||||
增益调节方式 | 1:旋转档位式调节：0～70dB ，每10dB一档 ，共8档;2:单圈电位器调节APD自身增益;带宽与增益成反比。 | ||||||||
光敏面深度 | 0.05" (1.2 mm) | ||||||||
探测器净重 | 0.11kg | ||||||||
工作温度 | 10～40℃ | ||||||||
存储温度 | -20～ 70℃ | ||||||||
外观尺寸 | 2.78" X 2.21" X 1.20" (70.6 mm X 56.2 mm X 30.5 mm) | ||||||||
NEP | 2.67~71.7 pW/Hz1/2 | ||||||||
供电接口 | 供电开关 | 信号接口 | 增益调节 | 支杆接口 | 光学接口 | ||||
LUMBERG RSMV3 FEMALE | 滑动开关 带LED指示灯 | BNC母座 | 单圈电位器 8档旋钮 | M4 X 2 | SM1 X 1 SM0.5 X 1 | ||||

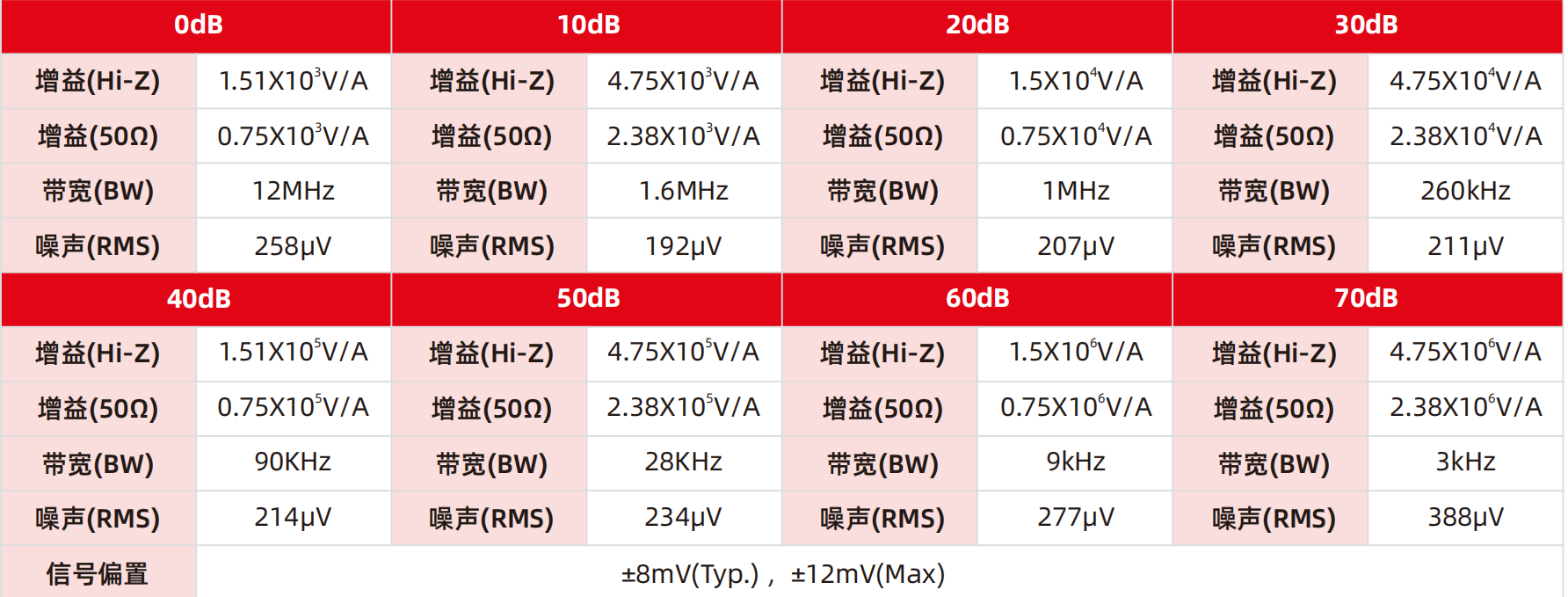

八档定量可调增益参数
● 完整的规格列表和响应度曲线，请看APDxxxC规格标签。数据在23 ± 5 °C和45% ± 15%的相对湿度(非冷凝)时有效。
● Max. 增益设置在峰值响应波长下，23 ± 5 °C温度范围内

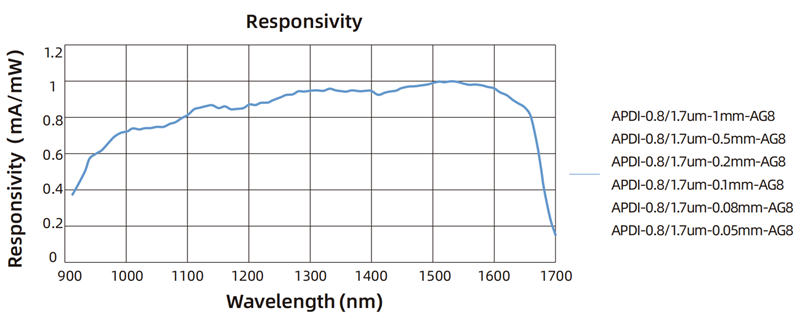

光谱响应曲线
光谱响应曲线图

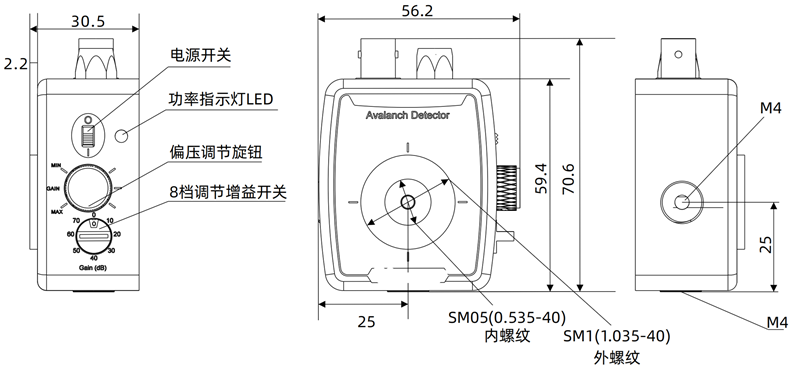

外形尺寸及标识
探测器外形尺寸及标识（单位：mm）

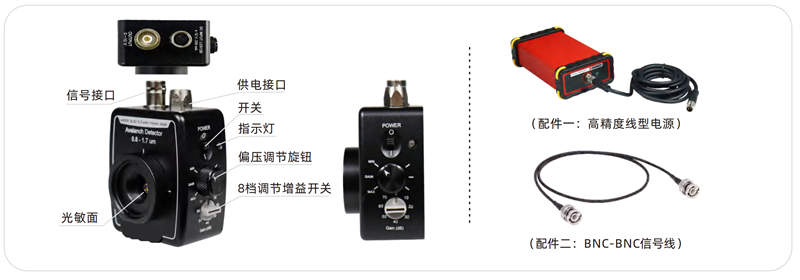

配件使用说明
按规定操作注意静电保护，
型号 | 感光范围 | 感光尺寸 | 增益范围 | 特性 |
APDI-0 8/1.7um-1mm-AG8 | 800～ 1700nm | φ1 .0mm | 0～70dB， 八档定量可调增益 | 市面上感光尺寸最大的铟镓砷APD |
APDI-0.8/1.7um-0.5mm-AG8 | φ0.5mm | 高灵敏度， 适合弱光和高速信号的探测 | ||
APDI-0.8/1.7um-0.2mm-AG8 | φ0.2mm | |||
APDI-0.8/1.7um-0.1mm-AG8 | φ0.1mm | |||
APDI-0.8/1.7um-0.08mm-AG8 | φ 0 . 08mm | |||
APDI-0.8/1.7um-0.05mm-AG8 | φ0 . 05mm |
