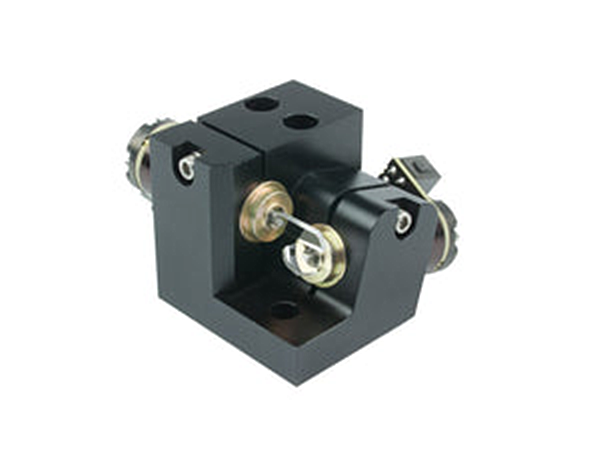

Saturn 1 是一款基于振镜的光学扫描系统，旨在 1mm至 4mm孔径范围内的所有扫描振镜中实现z高的均方根（RMS）性能。它专为多种应用场景设计，包括光学相干断层扫描（OCT）、共聚焦显微镜、小光束激光打标、激光娱乐显示、光学布局模板以及光栅图像投影等
Saturn 1 系统采用低线圈电阻设计，能够在实现z高加速度和均方根（RMS）占空比的同时，避免振镜内部产生过多热量。得益于低惯性转子组件和特殊轴承材料，Saturn 1 系统在所有商用动磁式振镜中，拥有z高的峰值扭矩常数-惯性比。
凭借我们的** X3 磁路技术，Saturn 1 的扫描速度可达 5kHz 小信号带宽，且所需驱动功率和发热量远低于前代产品。常规情况下，我们也能为客户提供 7.5kHz小信号带宽的系统。
我们的**位置传感器设计支持高达110度的光学广角扫描，且具有高输出、低噪声的特点。Saturn 1 系统集成了Saturn系列的所有设计特性，包括半英寸圆形机身直径、背部支撑反射镜安装结构，以及高输出、低噪声的位置探测器。此外，我们还提供针对特定成像应用和低散热场景优化的线圈配置版本。
产品规格
参数 | 数值 |
z佳反射镜尺寸 | 1 - 4 |
旋转角度（1） | ±27.5° |
转子惯性 | 0.010 克・平方厘米 |
扭矩常数 | 18500 达因・厘米 / 安培 |
线圈z高温度 | 110℃ |
线圈到安装座的热阻（3） | 1.5 摄氏度 / 瓦 |
线圈电阻 | 1.8 欧姆 |
线圈电感 | 100 微亨 |
反电动势（1） | 32.3 微伏 / 度 / 秒 |
峰值电流 | Max. 20 安培 |
均方根电流 | 外壳温度 50°C 时为 3.75 安培 |
电功率处理能力 | 安装座温度 50°C 时为 33 瓦 |
小角度阶跃响应 | 搭配3mm反射镜组时为 90 微秒 |
20°峰峰值范围内的光电探测器线性度 | z低 99.9% |
40°峰峰值范围内的光电探测器线性度 | 典型值 99.5% |
光电探测器输出信号（共模） | 600 微安（在 20 毫安 LED 电流下） |
光电探测器输出信号（差模） | 43.6 微安 / 度（在 20 毫安 LED 电流下） |
质量 | 25 克 |
备注：
1. 角度规格以机械角度为单位。在大多数应用中，光学角度 = 2 × 机械角度。所有规格均基于 25°C 环境温度。所有机械及电气规格的误差范围为 ±10%。
